全塑管道式换气扇（一）
管道式换气扇是一种通过管道连接实现定向空气流通的通风设备，专为解决局部空间（如厨房、卫生间、地下室、仓库等）的异味、湿气、油烟或污浊空气排放问题设计。其核心特点是通过密闭管道将室内污浊空气直接排出室外（或引入室外新鲜空气），同时减少噪音扩散和气流短路，是家庭、商业及工业场所高效通风的理想选择。
立即购买
资料下载
资料下载

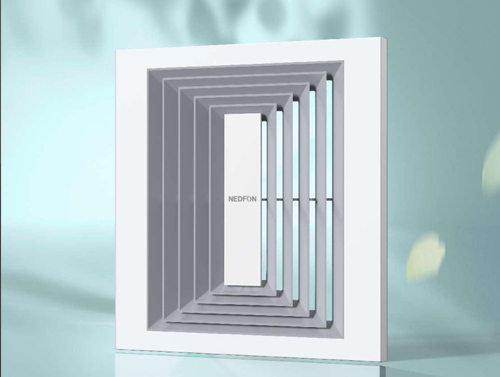

全塑管道式换气扇（一）

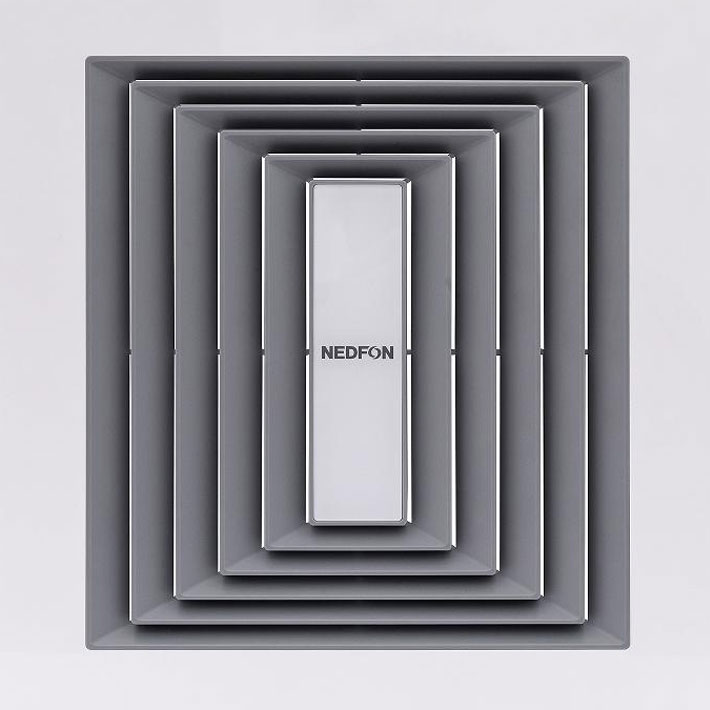

舒享静谧轻音，内置独立式蜗流风道，轻音低噪，打造舒适清新空间。全系列1级能效认证，创新专利外观，
面板采用时尚竖状回型设计，经典灰白配色，搭配亚克力饰片点缀，简约大气。
产品特点
以技术、设计直击用户痛点
创新外观设计

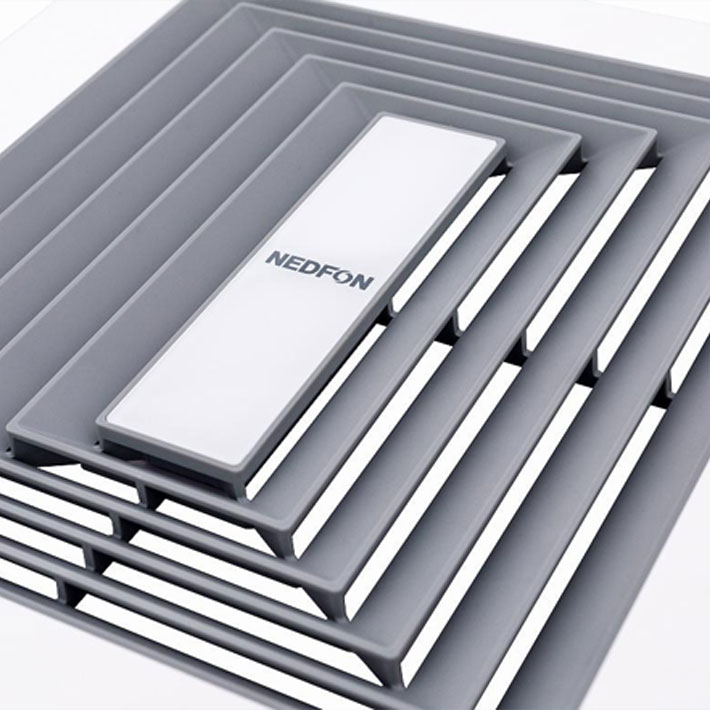

以生态叶子形象为灵感，传递自然健康理念，采用灰白配色+亚克力装饰片的CMF工艺组合
01/
04

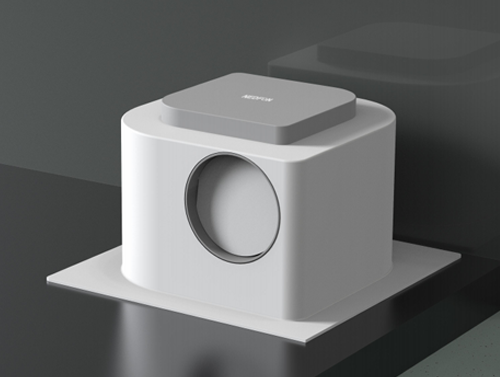

专利结构设计

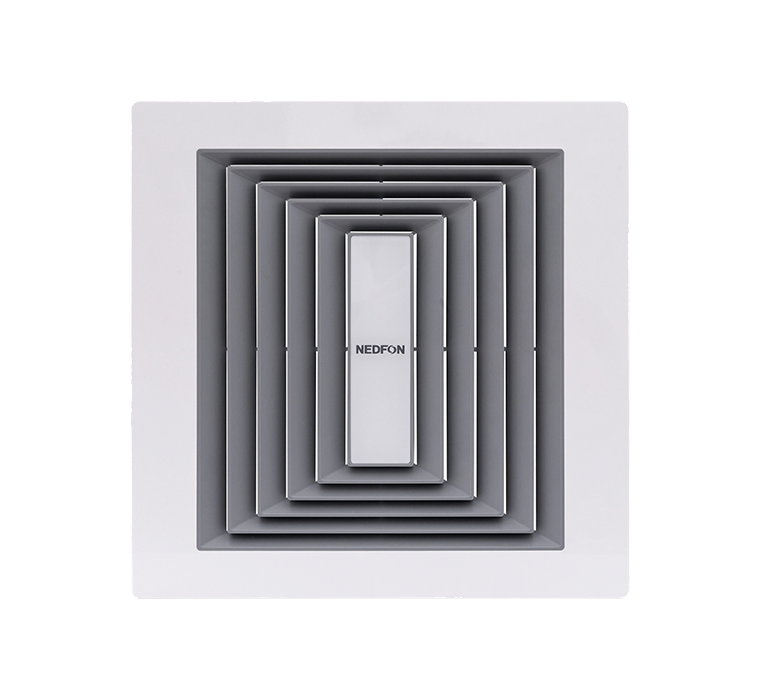

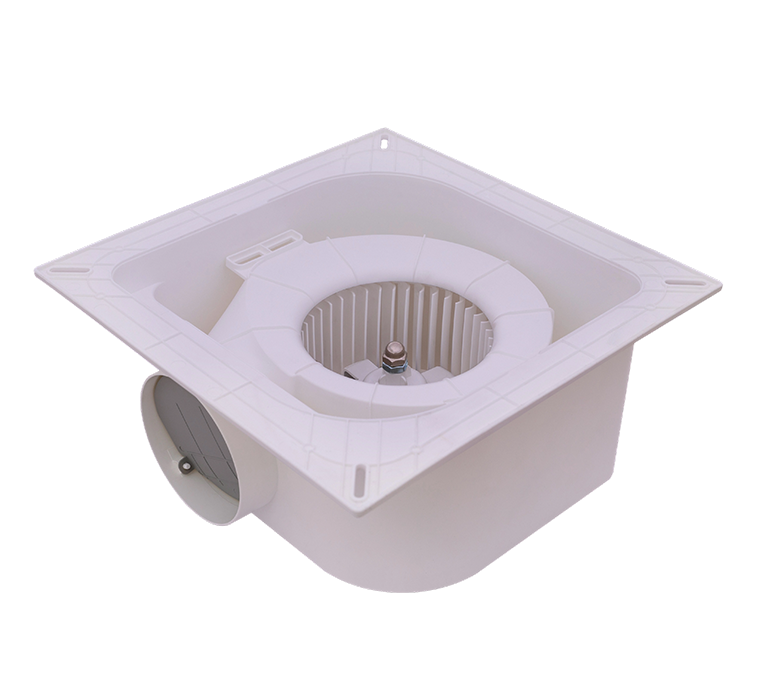

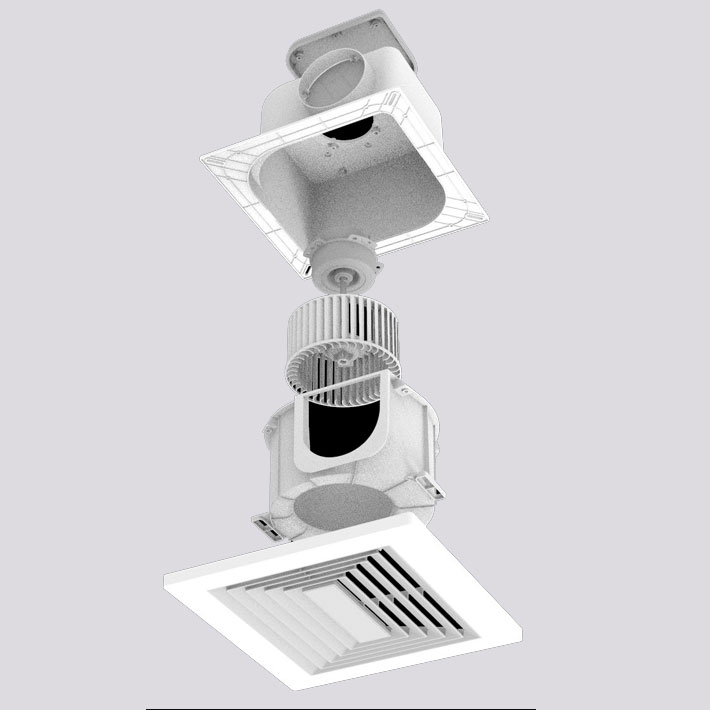

创新竖状回型面板，独立式阿基米德螺旋风道蜗壳，防逆流挡风板设计
02/
04
高性能配置

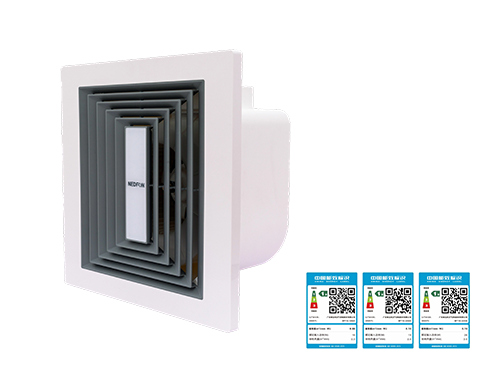

全铜芯双滚珠轴承电机，漩涡式离心风轮，1级能效认证，节能省电
03/
04
安装灵活开孔设计
安装孔采用可调节孔位设计，兼容覆盖市面主流品牌开孔尺寸。
04/
04
核心优势
管道式换气扇 三大核心优势
-
安装兼容性强覆盖201-286mm开孔尺寸，兼容主流品牌安装尺寸 -
静音高效噪声值36-39dB(A)，风量2.0-3.0m?/min，静压70-125Pa -
品质保障全系列3C认证，E级绝缘标准
应用场景
产品在真实环境中的使用情境
酒店休憩区
卫生间
卫浴空间
休息区
产品功能
解决用户需求的核心能力集合
高效换气功能
防逆流功能
智能适配功能
产品参数
量化产品性能用数据说话，让选择更透明
产品应用说明
指导用户正确使用产品

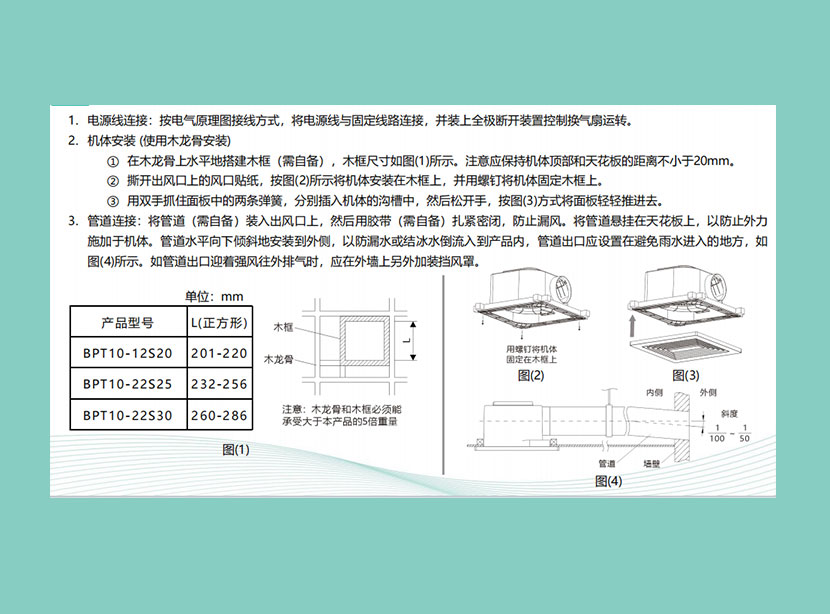

安装方法
1.电源线连接：按电气原理图接线方式，将电源线与固定线路连接，并装上全极断开装置控制换气扇运转。
2.机体安装(使用木龙骨安装)
①在木龙骨上水平地搭建木框（需自备），木框尺寸如图(1)所示。注意应保持机体顶部和天花板的距离不小于20mm。
②撕开出风口上的风口贴纸，按图(2)所示将机体安装在木框上，并用螺钉将机体固定木框上。
③用双手抓住面板中的两条弹簧，分别插入机体的沟槽中，然后松开手，按图(3)方式将面板轻轻推进去。
3.管道连接：将管道（需自备）装入出风口上，然后用胶带（需自备）扎紧密闭，防止漏风。将管道悬挂在天花板上，以防止外力施加于机体。管道水平向下倾斜地安装到外侧，以防漏水或结冰水倒流入到产品内，管道出口应设置在避免雨水进入的地方，如图(4)所示。如管道出口迎着强风往外排气时，应在外墙上另外加装挡风罩。
